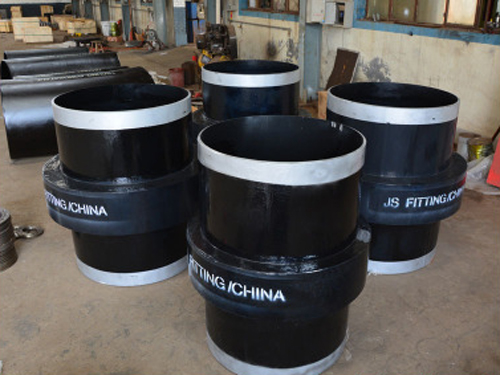

柔性 套管是适用于管道穿过墙壁之处受有振动或有严密 要求的构筑物的五金管件，一般生产企业是根据建筑 院研制设计的S312、02S404标准图集制造的。柔性 套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且 将套管一次凝固于墙内；柔性 套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
刚性 套管和柔性 套管的区别：
刚性 套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的 ；

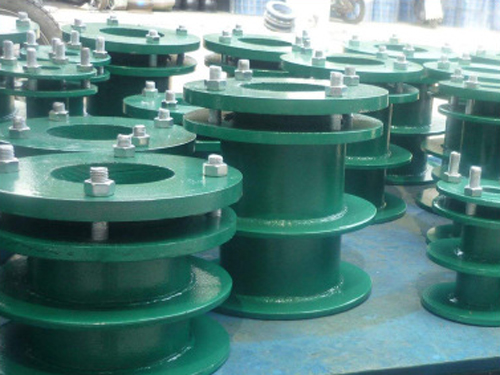

柔性 套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。主要是使用的地方不一样，柔性 套管主要用在人防墙，水池等要求很高的地方，刚性 套管一般用在地下室等管道需穿管道地位置。自地下入户的管道 穿建筑物外墙时需加装刚性 套管。穿墙（池、板等）的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。
船用套管说明：
①柔性 套管一般穿过墙壁之处受有振动或有严密 要求的构筑物。
②套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层由设计决定。
③套管穿墙之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且 将套管浇固与墙内。
④穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径小应比翼环直径（ D6 ） 200mm
⑤套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
⑥套管部件焊接材料，用 A3 材料制作， T42 焊接。
柔性 套管的密封要求：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见 套管图集;柔性 套管(A型)安装图。
2、柔性 套管填料材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏、聚氨酯密封膏。
4、焊接结构尺寸公差与形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422。焊缝坡口得基本形状于尺寸按照GB985-88执行。
5、当柔性 套管采用卷制成型时，周长允许偏差为：D2 ≤600，D2>600±0.0035D2。
6、穿墙处混凝土墙壁厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。
7、柔性 套管套管的重量以L=300计算，如墙厚大于300时，应另行计算。
8、柔性 套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇筑范围应比翼环直径(D5)大200，而且 将套管一次浇筑于内墙。
|
